Sinter werkstatt

Zur Niedertemperatur-Pyrolyse-Entfernung von organischem Bindemittel aus dem keramischen Grün körper verwendet. Es verwendet eine abgestufte Heiz kurve und einen Inertgas schutz (N₂/Ar), um Risse und Verformungen für den Grün körper zu verhindern, und liefert ein reines Substrat für das Hoch temperatur sintern.

Kern funktion:
Erreichen Ultra-Hoch temperatur Verdichtung Sintern von keramischen grünen Körper in der Luft und kontrollierte Atmosphäre.

Technischer Durchbruch:
Das vertikale Hub dichtung design reduziert den Wärmeverlust um 40%
Multi Zone unabhängige Temperatur regelung (Max 1800 ° C ± 3 ° c)
Integriertes Atmosphären-präzises Steuerungs modul (O₂-Inhalt <10ppm)

Aplikation swert:

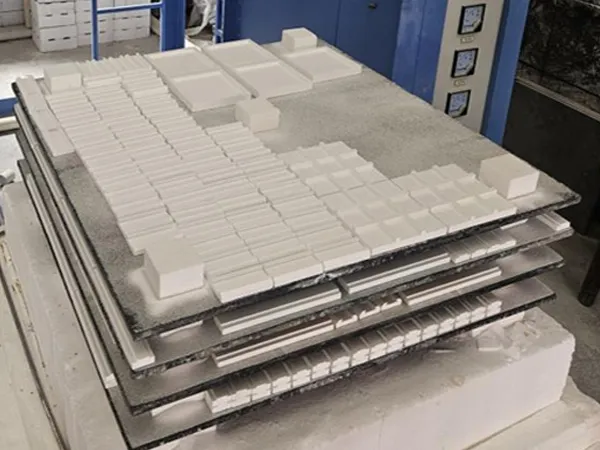

Geeignet zum Batch-Sintern von Struktur keramik aus Aluminium oxid und Zirkonium.

Ihn. Keramische grüne Körper vorbehandlung
Physikalische Prüfung: Laser-Scanning der grünen Körpergröße toleranz (± 0,1mm)
Oberflächen behandlung: Plasma reinigung entfernen Staub und verbessern die Sinter aktivität.

. Entfetten und Leim-Entfernen
Ausrüstung:

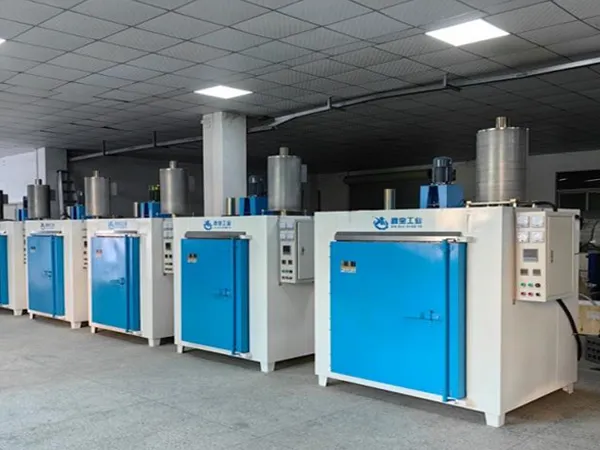

Entfettung furance (N₂/Ar-Schutz)

Prozess punkte:
Heizung Schritt für Schritt: 5 ° C/min allmählich auf 450 ° C steigen (um Spannungs riss zu vermeiden)
Unterdruck pumpen: Vakuum grad 10
Übers chüssige Kohlenstoff kontrolle: <100ppm (um das Sintern von schwarzen Kernen zu verhindern)

. Hoch temperatur sintern
Ausrüstung:

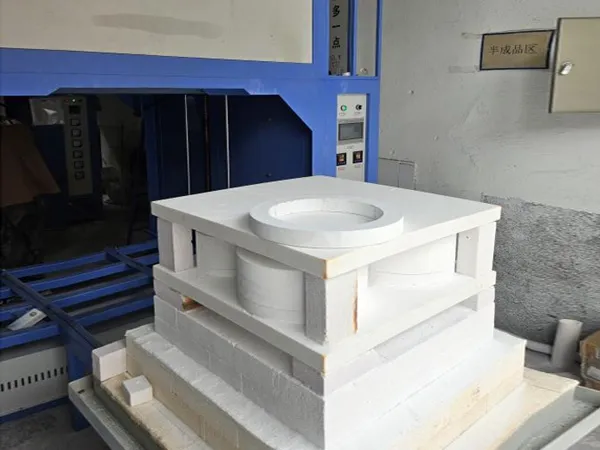

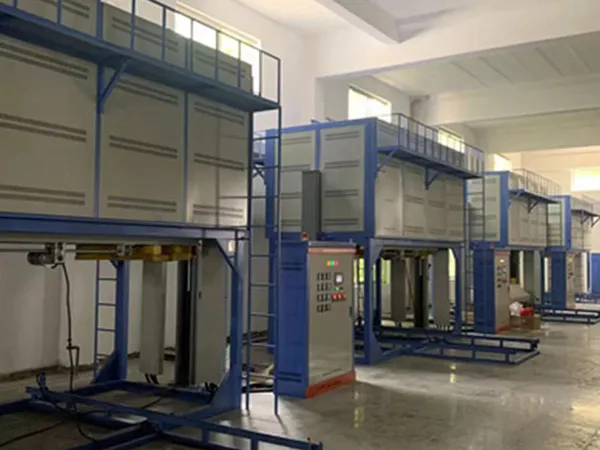

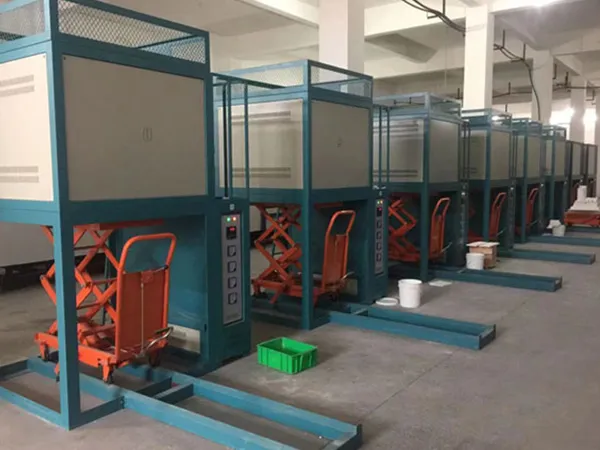

Mehrtemperatur-Zone energie sparender Hebe ofen (Max 1800)

Präzise Kontrolle:

Parameter	Kontroll bereich	Funktion
Heizrate	2-10?/min (in Abschnitten einstellbar)	Abnormal unterdrücken Kristall korn wachstum
Spitzen temperatur	± 3?	Bestimmt Kristall Korn-Boundary diffusions festigkeit
Isolation szeit	30min-8h (abhängig von der Dicke)	Um eine Poren schließung> 98% zu erreichen
Sauerstoff gehalt der Atmosphäre	O₂<5ppm(N₂/H₂ gemischt)	Um Metallionen oxidation zu verhindern
